フェムト秒レーザー超微細加工システム

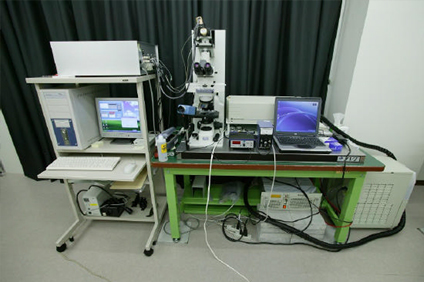

フェムト秒レーザー超微細加工システム
マイクロ光造形法に用いられる装置です。マイクロカンチレバーやマイクロ流路などのマイクロデバイスの製作に使われます。この装置は、新規のマイクロデバイスの開発やタンパク質相互作用の研究、超小型バイオセンサーの製作への応用が可能です。
フェムト秒レーザー超微細加工システムのPDFをダウンロード
フェムト秒レーザー超微細加工システムの特長
フェムト秒レーザーによる200nm以下の微細加工が可能
3次元光造形、細胞加工、流路加工などに利用可能
フェムト秒レーザー超微細加工システムの主な仕様
波長 750nm±10nm
外部から調整を加えることなく波長シフトが可能で、パルス幅100フェムト秒以内、最大出力0.7W
セラミック系材料(アルミナ、サファイア、シリコンなど)
2軸ガルバノミラーによる高速走査(XY方向)応答周波数2kHz以上
ピエゾ素子による精密位置決め(Z軸)500μmストローク、分解能3nm
小型レーザーヘッド 23×14×5インチ、59×35×12cm
対物レンズ 100倍、NA1・3
設置場所: バイオナノテクノロジーセンター(片柳研究所棟6階)
