スポッター

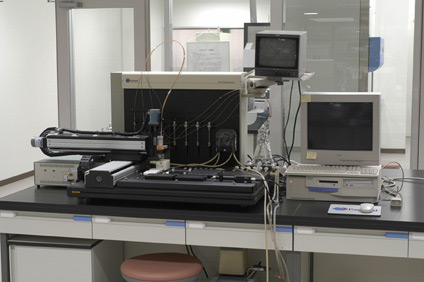

スポッター
非接触型(ピエゾ方式)バイオチップ・スポッティングシステムを採用し、サブマイクロリットルを正確に分注可能な非接触式チップを搭載したマイクロアレイスポッターです。従来のピンタイプのスポッターではスポットするのが困難であったタンパク質、ペプチド、抗体などの生体高分子サンプルのスライドグラスへのスポットを可能にしました。
スポッターのPDFをダウンロード
スポッターの特長
非接触式スポッティングゆえ、さまざまなプロテインなどの微量高精度分注が可能です。
付属のCCDカメラにより各ピエゾチップの分注状況をモニター上で画像として確認しながら、電圧や液圧などを最適化することができます。
一回目のスポッティングに350pLのスポットを作成可能。スポット間隔250μLで1cm2あたり1600スポット密度まで可能です。
ピエゾチップ内のアルカリ洗浄プロトコルなどを標準装備しており、効果的なチップ内壁の洗浄も可能です。
アレイデザインソフトウェアによる自由なアレイパターン作成が可能です。
ピエゾレイシステムは高精度なXYZモーションコントロールアームを搭載しています。X軸2μm、Y,Z 軸10μmという非常に高精度かつ繊細なモーションコントロールにより微量分注機の域をはるかに超えた「バイオチップ作製システム」として完成されています。
設置場所: バイオナノテクセンター(片柳研究所棟6階)
