![光電子分光装置(XPS)](/karl/bionano/bionano2/data/Equipment/_res/parts_d/04_T.gif) | ![](/karl/bionano/bionano2/data/Equipment/_res/pixel.gif) |

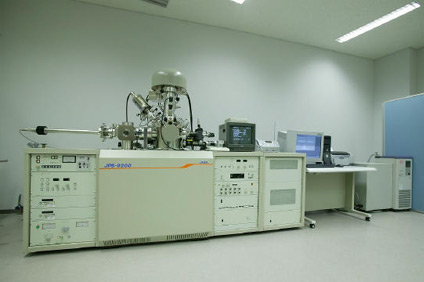

![光電子分光装置(XPS)](/karl/bionano/bionano2/data/Equipment/_res/parts_d/04_photo.jpg) |
X線を材料表面に照射することにより、材料の最表面(深さ1〜10ナノメートル)の化学結合状態についての情報を得ることができる装置です。薄層における化学結合状態の観察ができます。 |
|
| | | | |
![](/karl/bionano/bionano2/data/Equipment/_res/pixel.gif) |
![光電子分光装置(XPS)の特長](/karl/bionano/bionano2/data/Equipment/_res/Label_tokutyou.gif) |
![](/karl/bionano/bionano2/data/Equipment/_res/pixel.gif) |
![](/karl/bionano/bionano2/data/Equipment/_res/point_gray.gif) | 高空間分解能XPS分析(30μm)から広域XPSイメージ(50mm×18mm)まで |
| ![](/karl/bionano/bionano2/data/Equipment/_res/Dot_line625.gif) |
![](/karl/bionano/bionano2/data/Equipment/_res/point_gray.gif) | 磁界・電界インプットレンズによる高感度測定 |
| ![](/karl/bionano/bionano2/data/Equipment/_res/Dot_line625.gif) |
![](/karl/bionano/bionano2/data/Equipment/_res/point_gray.gif) | 高精度の波形分離ソフトウエアによる、容易な化学状態分析 |
| ![](/karl/bionano/bionano2/data/Equipment/_res/Dot_line625.gif) |
![](/karl/bionano/bionano2/data/Equipment/_res/point_gray.gif) | 全反射XPSによる高感度な表面極微量元素の測定 |
| ![](/karl/bionano/bionano2/data/Equipment/_res/Dot_line625.gif) |
| | |
![](/karl/bionano/bionano2/data/Equipment/_res/pixel.gif) |
![光電子分光装置(XPS)の対象物](/karl/bionano/bionano2/data/Equipment/_res/Label_taisyobutu.gif) |
![](/karl/bionano/bionano2/data/Equipment/_res/pixel.gif) |
静電半球形アナライザ | 中心軌道半径100mm |
エネルギー掃引 | 0〜1,500eV |
CAE法 | パスエネルギー
5〜200eV | CRR法 | ?E/E0.15〜0.5% |
| |
|
![](/karl/bionano/bionano2/data/Equipment/_res/pixel.gif) |
設置場所: バイオナノテクセンター(片柳研究所棟 地下1階分室1) |
